Comment monter votre GPU verticalement ?

Construire un PC n’est jamais facile, mais une fois que vous avez pris le coup, cela peut être exceptionnellement amusement et satisfaisant.

Si vous avez déjà un peu d’expérience dans le montage d’ordinateurs, ou si vous cherchez un moyen de donner un look original à votre PC fixe gamer, l’un des moyens est de monter votre GPU verticalement.

Pourquoi monter un GPU verticalement ?

Avant de commencer à expliquer ce que vous devez faire, ce serait une bonne idée de considérer d’abord tous les avantages et les inconvénients du montage vertical de carte graphique.

La raison la plus courante pour laquelle tout le monde fait cela est que cela rendra votre configuration encore plus jolie. Pourquoi? Eh bien, parce que visuellement, le côté le plus joli de chaque carte graphique est le bas où vous pouvez voir les ventilateurs et toutes les LED RGB bien sûr!

Mais, comme la plupart des boîtiers PC et des cartes mères sont conçus pour monter le GPU avec les ventilateurs vers le bas, on ne les voit généralement pas. Ainsi, en montant une carte graphique verticalement, vous pourrez admirer vos ventilateurs de carte graphique et les voir tourner, tout en cachant une partie peu esthétique de la carte mère: les ports PCI.

De plus, lorsqu’une carte est montée verticalement, votre carte graphique ne peut pas s’affaisser ni se déformer.

cependant-seb-du-grenier

Tout n’est pas bon à faire quand il s’agit de montage vertical. Il y a quelques inconvénients importants. L’un d’eux étant le fait que ce type de support GPU bloque justement l’accès à tous les autres ports PCI de votre carte mère.

Adieu les cartes Wi-Fi internes, Bluetooth et cartes d’acquisition…

De plus, si votre boîtier n’a pas un flux d’air déjà optimisé, cela pourrait davantage faire chauffer votre PC ce qui n’est jamais bon, quel que soit le cas. Cela se produit parce que les ventilateurs de la carte seront plus proches du panneau latéral du boîtier. C’est un problème encore pire si vous avez un boîtier PC avec un panneau en verre trempé.

Quoi qu’il en soit, les inconvénients ne sont pas trop graves et si vous décidez de les ignorer et de poursuivre ce projet, allons-y !

Compatibilité des boîtiers

Ouvrir un boîtier PC



Chaque boîtier d’ordinateur est construit différemment. Certains sont plus petits, tandis que d’autres sont beaucoup plus grands et il y en a des tailles entre les deux. Bien sûr, ils viennent également avec des gammes de prix différentes.

Il est important de le noter car tous les boîtiers ne sont pas compatibles avec un GPU monté verticalement. Certains peuvent être modifiés pour s’adapter à un tel support et d’autres ne le permettent pas du tout. Alors, assurez-vous de faire des recherches sur votre boîtier PC, avant de vous décider d’aller plus loin dans ce projet.

Essayez de chercher sur Google pour vérifier si ce genre de projet a déjà été fait avec un boîtier identique au vôtre.

En outre, certains boîtiers tels que le H510i de NZXT (plus connu sous son prédécesseur, le H500i) sont prêts pour un montage vertical, et tout ce dont vous avez besoin est un adaptateur PCIe qui nous amène au sujet suivant.

Plaque de montage vertical et rallonge PCIe

Plaque de montage vertical et carte de montage PCIe



Pour les tours qui ne sont pas construites pour de tels supports, vous devrez commander une plaque de montage verticale et une rallonge de port PCI-Express. Les deux ne devraient pas être trop chers. Il existe désormais des packs regroupant ces deux produits à des prix tout à fait corrects.

Une fois que vous avez ces deux choses, il est temps d’installer le GPU.

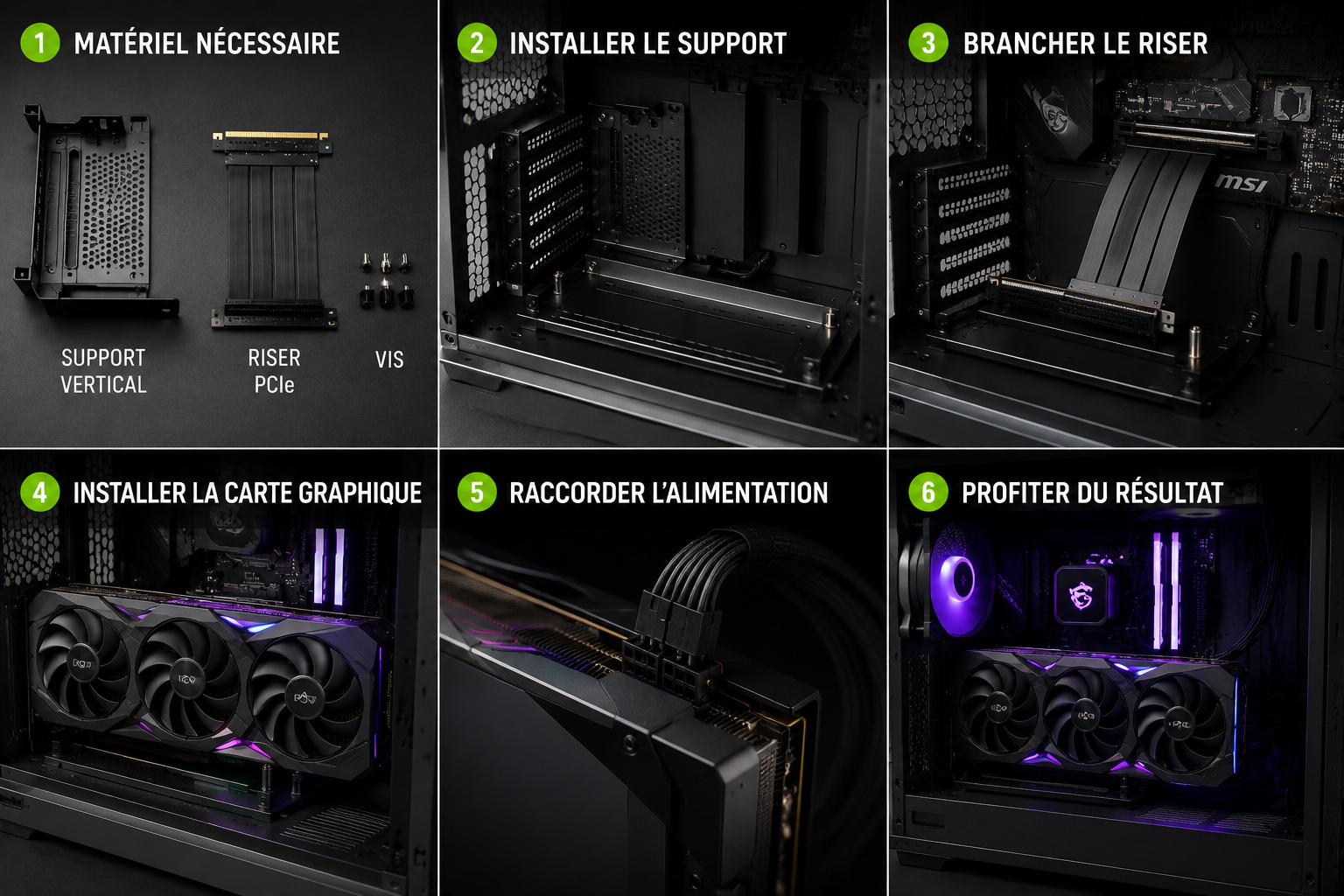

Montage vertical du GPU dans votre boîtier

Le processus de montage du GPU va être différent pour chaque cas, nous prendrons donc le H500i comme exemple.

Tout d’abord, retirez la carte graphique de votre tour PC en dévissant toutes les vis nécessaires et abaissez le loquet sur la carte mère sur le slot PCIe.

Deuxièmement, ajoutez la plaque de montage vertical (si nécessaire) en suivant les instructions. Cela devrait être simple.

Maintenant, branchez le câble de montage PCIe dans l’emplacement PCIe supérieur et fixez-le à la plaque de montage verticale (si nécessaire).

Ceci fait, il ne vous reste plus qu’à brancher le GPU dans la rallonge PCI-Express, vissez et le tour est joué !

Fermez le panneau latéral, branchez le PC et allumez-le. Si tout fonctionne, félicitations, vous avez réussi à monter votre GPU verticalement.
